Platine zur Steuerung für 2 Rundumleuchten - Flash

Artikelnummer: RL20.1-PL

Steuerplatine für 2 Rundumleuchten mit Impulsaktivierung und 2 Schaltausgängen

12,00 €

inkl. 19% USt. , zzgl. Versand

sofort verfügbar

Lieferzeit: 2 - 3 Werktage

Stk

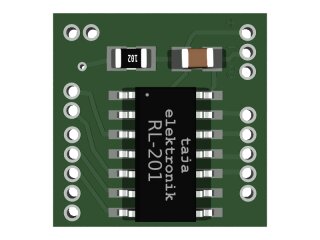

Einbaufertige Platine mit Mikroprozessor ATMEL ATTiny44 zur Ansteuerung von 2 Rundumleuchten mit je 4 LED's.

Abmessungen (L x B x H) 14 x 14 x 2,7 mm.

Der Chip stellt 8 Schaltausgänge zur Verfügung. Die Leuchten werden gleichzeitig an- bzw. ausgeschaltet. Die simulierten Umdrehungsgeschwindigkeiten weichen jedoch geringfügig voneinander ab. Dadurch wird ein optisches Erscheinungsbild wie im Original erreicht und die Lampen sind nicht ständig im Gleichlauf.

Jeder Ausgang ist mit maximal 20mA belastbar. Die Spannungsversorgung kann direkt vom Traktor mit seinen 3,7V erfolgen.

Das Aktivieren der Funktion erfolgt, indem der Steuereingang entweder permanent auf Masse gezogen wird oder Masseimpulse mit einer Frequenz von 1-10 Hz anliegen.

Diese Impulse sind z.B. an den Blitzerausgängen der Control-Platinen im SIKU Control MAN/Scania und im SIKU Control Fendt Frontlader vorhanden. Erfolgt der Austausch der Blitzer gegen unsere Rundumleuchtensteuerung, kann weiterhin die Ansteuerung über die SIKU Fernsteuerung erfolgen.



Das Einsatzspektrum ist jedoch vielfältig. Sie können damit auch Rundumleuchten an anderen LKW's, Traktoren, Anhängern, Feuerwehren etc. ansteuern. Auf der Modelleisenbahn könnte auch eine Rangierlok damit ausgestattet werden.



Die Platine wird professionell gefertigt und mit SMD-Bauelementen fertig bestückt geliefert.



HINWEIS: Die Abbildung dient als Referenz und kann vom tatsächlichen Produkt abweichen.
