Steuerung für 2 Rundumleuchten - GND

Artikelnummer: RL10.1-SOIC

Steuerung für 2 Rundumleuchten und 2 Schaltausgängen, Aktivierung GND ATTiny44A-SSU programmiert mit dem Steuerprogramm für 2 Rundumleuchten

8,20 €

inkl. 19% USt. , zzgl. Versand

sofort verfügbar

Lieferzeit: 2 - 3 Werktage

Stk


Mikroprozessor ATMEL ATTiny44 zur Ansteuerung von 2 Rundumleuchten mit je 4 LED's.

Der Chip stellt 8 Schaltausgänge zur Verfügung. Die Leuchten werden gleichzeitig an- bzw. ausgeschaltet. Die simulierten Umdrehungsgeschwindigkeiten weichen jedoch geringfügig voneinander ab. Dadurch wird ein optisches Erscheinungsbild wie im Original erreicht und die Lampen sind nicht ständig im Gleichlauf.

Jeder Ausgang ist mit maximal 20mA belastbar. Die Spannungsversorgung kann direkt vom Traktor mit seinen 3,7V erfolgen.

Das Aktivieren der Funktion erfolgt, indem der Steuereingang auf Masse gezogen wird. In Verbindung mit dem Decoder von taja-elektronik kann die Rundumleuchte auch mittels der SIKU-Fernsteuerung geschaltet werden.



Überall dort, wo es für eine Platine zu eng wird, kann diese Chip-Lösung eine Option sein, denn es ist nur eine Einbauhöhe von ca. 3mm erforderlich. Das Einsatzspektrum ist vielfältig. Sie können damit Rundumleuchten an Traktoren, Anhängern, Feuerwehren etc. ansteuern. Auf der Modelleisenbahn könnte auch eine Rangierlok damit ausgestattet werden.



Lieferumfang:

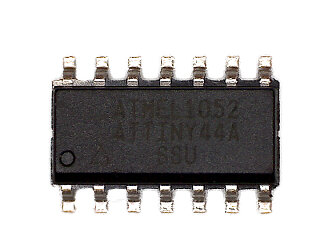

  • ATMEL ATTiny44A-SSU SOIC
  • programmiert mit dem Steuerprogramm für die Rundumleuchten
