Steuerung für 2 Rundumleuchten - Flash

Artikelnummer: RL20.1-SOIC

Steuerung für 2 Rundumleuchten und 2 Schaltausgängen, Aktivierung GND Impulse, ATTiny44A-SSU programmiert mit dem Steuerprogramm für 2 Rundumleuchten

8,20 €

inkl. 19% USt. , zzgl. Versand

sofort verfügbar

Lieferzeit: 2 - 3 Werktage

Stk


Mikroprozessor ATMEL ATTiny44 zur Ansteuerung von 2 Rundumleuchten mit je 4 LED's.

Der Chip stellt 8 Schaltausgänge zur Verfügung. Die Leuchten werden gleichzeitig an- bzw. ausgeschaltet. Die simulierten Umdrehungsgeschwindigkeiten weichen jedoch geringfügig voneinander ab. Dadurch wird ein optisches Erscheinungsbild wie im Original erreicht und die Lampen sind nicht ständig im Gleichlauf.

Jeder Ausgang ist mit maximal 20mA belastbar. Die Spannungsversorgung kann direkt vom Traktor mit seinen 3,7V erfolgen.

Das Aktivieren der Funktion erfolgt, indem der Steuereingang entweder permanent auf Masse gezogen wird oder Masseimpulse mit einer Frequenz von 1-10 Hz anliegen.

Diese Impulse sind z.B. an den Blitzerausgängen der Control-Platinen im SIKU Control MAN/Scania und im SIKU Control Fendt Frontlader vorhanden. Erfolgt der Austausch der Blitzer gegen unsere Rundumleuchtensteuerung, kann weiterhin die Ansteuerung über die SIKU Fernsteuerung erfolgen.



Überall dort, wo es für eine Platine zu eng wird, kann diese Chip-Lösung eine Option sein, denn es ist nur eine Einbauhöhe von ca. 3mm erforderlich. Das Einsatzspektrum ist vielfältig. Sie können damit Rundumleuchten an Traktoren, Anhängern, Feuerwehren etc. ansteuern. Auf der Modelleisenbahn könnte auch eine Rangierlok damit ausgestattet werden.



Lieferumfang:

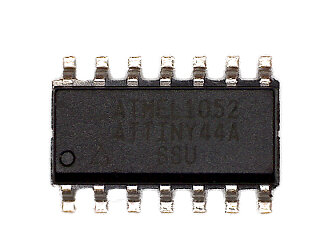

  • ATMEL ATTiny44A-SSU SOIC
  • programmiert mit dem Steuerprogramm für die Rundumleuchten
