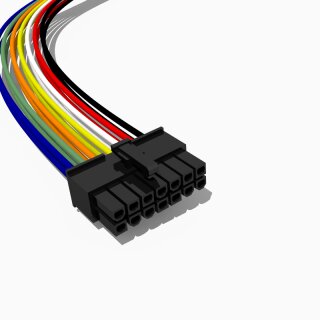

Buchse der Serie Molex Mini-Fit JR, zweireihig 14 polig mit 30 cm Kabel AWG 18
| Serie |
Molex Mini-Fit JR |
| Rastermaß |
4.20 mm |
| Anzahl Kontakte |
14 |
| Anzahl Reihen |
1 |
| Querschnitt |
AWG 18 |
| Norm |
UL1007 |
| Länge |
30 cm |
| Ausführung |
Buchse/offen |
| Kabelende |
abisoliert und verzinnt |
| Mantelfarbe an Pin 1 |
blau |
| Mantelfarbe an Pin 2 |
grün |
| Mantelfarbe an Pin 3 |
orange |
| Mantelfarbe an Pin 4 |
gelb |
| Mantelfarbe an Pin 5 |
weiß |
| Mantelfarbe an Pin 6 |
rot |
| Mantelfarbe an Pin 7 |
schwarz |
| Mantelfarbe an Pin 8 |
blau |
| Mantelfarbe an Pin 9 |
grün |
| Mantelfarbe an Pin 10 |
orange |
| Mantelfarbe an Pin 11 |
gelb |
| Mantelfarbe an Pin 12 |
weiß |
| Mantelfarbe an Pin 13 |
rot |
| Mantelfarbe an Pin 14 |
schwarz |
Stecker und Buchsen der kleinere Serie im 3,0mm Rastermaß sind unter
Molex Micro-Fit 3.0
zu finden.
Die Produktabbildung dient der Referenz und kann vom Original abweichen. Genaue Spezifikationen entnehmen Sie bitte dem Datenblatt.
