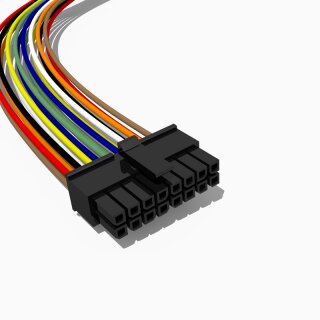

Buchse der Serie Molex MicroFit 3.0, zweireihig 16 polig mit 30 cm Kabel AWG 20
| Serie |
Molex MicroFit 3.0 |
| Rastermaß |
3,00 mm |
| Anzahl Kontakte |
16 |
| Anzahl Reihen |
1 |
| Querschnitt |
AWG 20 |
| Norm |
UL1007 |
| Länge |
30 cm |
| Ausführung |
Buchse/offen |
| Kabelende |
abisoliert und verzinnt |
| Mantelfarbe an Pin 1 |
braun |
| Mantelfarbe an Pin 2 |
orange |
| Mantelfarbe an Pin 3 |
weiß |
| Mantelfarbe an Pin 4 |
blau |
| Mantelfarbe an Pin 5 |
grün |
| Mantelfarbe an Pin 6 |
gelb |
| Mantelfarbe an Pin 7 |
schwarz |
| Mantelfarbe an Pin 8 - 9 |
rot |
| Mantelfarbe an Pin 10 |
schwarz |
| Mantelfarbe an Pin 11 |
gelb |
| Mantelfarbe an Pin 12 |
grün |
| Mantelfarbe an Pin 13 |
blau |
| Mantelfarbe an Pin 14 |
weiß |
| Mantelfarbe an Pin 15 |
orange |
| Mantelfarbe an Pin 16 |
braun |
Stecker und Buchsen der größeren Serie im 4,2mm Rastermaß sind unter
Molex Mini-Fit JR 5557/5559
zu finden.
Die Produktabbildung dient der Referenz und kann vom Original abweichen. Genaue Spezifikationen entnehmen Sie bitte dem Datenblatt.
