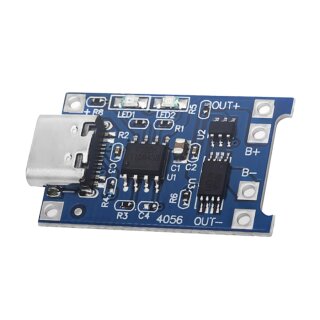

LiPo Ladeplatine für 1 Zelle 3,7 V und 1000 mAh Ladestrom.
Eine integrierte Schutzschaltung lädt den Akku zuverlässig bis maximal 4,2V auf.
| Lade IC |
TP4065 |
| Schutzschaltung |
DW01A + 8205S |
| Betriebsspannung |
4,5-5,5 V |
| Ladespannung max. |
4,2 V |
| Ladestrom max. |
1 A |
| Überstromschutz |
3 A |
| Tiefenladeschutz |
2,5 V |
| Länge |
29 mm |
| Breite |
18 mm |
Die Stromversorgung des LiPo Laders erfolgt über ein USB-C Kabel oder über eine separat angelötete Zuleitung.
Achtung, nicht jedes USB-Netzteil erkennt die Ladeplatine als Stromabnehmer. Es wird dann keine Spannung zugeschaltet und die LED's bleiben dunkel.
Verbinden Sie die Schaltung zunächst mit dem USB-C-Ausgang eines Computers. Ist das Kabel und die Schaltung ok, leuchtet die blaue LED.
Alle von uns vertriebenen Ladeplatinen werden bei uns im Hause einer extra Funktionsprüfung unterzogen.
Zwei farbige Leuchtanzeigen signalisieren den aktuellen Betriebszustand.
| Zustand |
LED blau |
LED rot |
| Akku laden |
aus |
leuchtet |
| Akku voll |
leuchtet |
aus |
| Akku nicht angeschlossen |
leuchtet |
flackert |
| Akku tiefentladen |
aus |
aus |
